Пластинчатые теплообменники

Наиболее популярными на рынке остаются так называемые пластинчатые теплообменники. Они обеспечивают простое, но в то же время надёжное решение задачи теплообмена между разделенными средами.

Наша компания является региональным представителем торговой марки "SONDEX" (Дания), которая специализируется на производстве пластинчатых и кожухотрубных теплообменных аппаратов.

Отличительными характеристиками

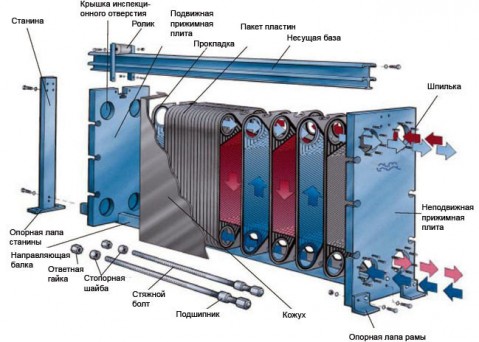

этих аппаратов могут служить хорошая интенсивность теплообмена, небольшой размер, лёгкость установки и последующего ухода. Конструктивно эти теплообменники представляют собой набор пластин, каждая из которых снабжена прокладкой (уплотнением) из термостойкой резины, уплотняющей соединение и направляющей различные потоки жидкостей в соответствующие каналы. Пластины имеют одинаковый размер, но развернуты на 180°, поэтому при стягивании пакета пластин образуются каналы, по которым и протекают жидкости, участвующие в теплообмене. Данная установка пластин позволяет чередовать холодные и горячие каналы, находящиеся в противотоке друг к другу. Необходимое количество пластин, их профиль и размер определяются при расчете, в соответствии с расходами сред и их физико-химическими свойствами, температурной программой и допустимой потерей напора по горячей и холодной стороне. между которыми расположены резиновые прослойки, с двумя камерами по краям. Все пластины изготовлены из пластины изготовлены из стали Thyssen Krupp AG (кислостойкая нержавеющая сталь) толщиной до 1 мм, причём плоскость теплообмена, как правило, делают гофрированной для увеличения его площади.

Пластинчатые теплообменники используются в самых разных целях: это машиностроительная, фармацевтическая, нефтеперерабатывающая, пищевая, химическая промышленность, и, конечно же, коммунальная сфера. В зависимости от назначения они могут иметь практически любую площадь теплообмена, которая варьирует от пяти сотых до двух тысяч квадратных метров и определяется только количеством пластин, минимальное их количество которых равно трём, максимальное – тысячи.

Герметичность теплообменникам придают резиновые прослойки особого вида, которые прикрепляют к пластинам. Теплоноситель движется по пластине; направление движения может быть прямым, обратным и смешанным. Максимальная температура носителя составляет 900 градусов, а давление может достигать 100 бар.

Разборные пластинчатые теплообменники устойчивы к любым агрессивным средам. Они очень просты в монтаже и дальнейшей эксплуатации. Их легко разобрать и почистить от накипи. В любой момент можно изменить параметры уже эксплуатируемого теплообменника, добавив дополнительное число пластин.
